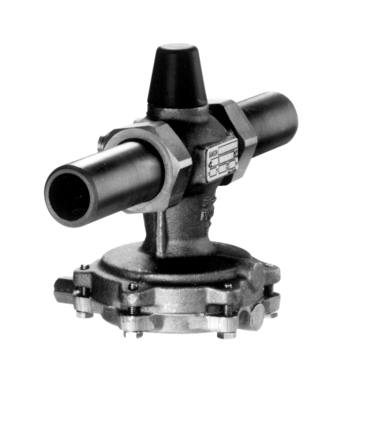

46-5 - DIN
Regulador de presión diferencial con limitación de caudal
USO
- Regulación de la presión diferencial y del caudal
MEDIO
Agua y otros líquidos
Gases
Aire y gases no inflamables
EJECUCIÓN
DIN
TEMPERTURA DEL MEDIO
2
hasta 150 °C /
35.6
hasta
302 °F
PASO NOMINAL
DN 15
hasta
DN 50
PRESIÓN NOMINAL
PN 16
hasta
PN 25
FUNKTION
- Limitador de presión diferencial
- Limitador de caudal
APLICACIÓN
- La válvula cierra al aumentar la presión diferencial
MONTAJE
- Retorno
CAUDAL PUNTO DE CONSIGNA
0.01 hasta 15 m³/h / 0.04 hasta 66 US gal/min
PRESIÓN EFECTIVA CAUDAL
0.2 bar / 2.9 psi
PRESIÓN DIFERENCIAL PUNTO DE CONSIGNA
0.2 hasta 0.5 bar / 2.9 hasta 7.25 psi
Características
- Regulador de presión diferencial con limitación de caudal
- Compuesto por una válvula con restricción ajustable y un accionamiento con membrana de operación
- Válvula de asiento simple con obturador compensado
- Especialmente apropiado para calefacción a distancia según DIN 4747-1
- Seguro interno contra sobrecarga en el accionamiento
- Apropiado para gases inflamable previa consulta a SAMSON
Accesorios
- - - -
Opciones
- - - -
Información
T 3130
Type 2465 (Type 46-5) Differential Pressure Regulators with Flow Limitation Type 2466 (Type 46-6) Differential Pressure Regulators with Flow Limitation
[EN][DE]T 3095
Accessories · Differential pressure and flow regulators
[EN][DE]T 3120
Information Sheet:
Series 45, 46, 47 and 48 Self-operated Differential Pressure and Flow Regulators as well as Combined Reguators
[EN][DE]
Ayuda
Archivo DXF a partir de la hoja técnica
- T 3130 [ZIP]
