42-39 - DIN

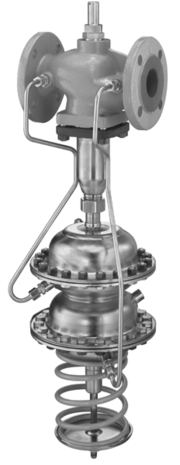

Regulador de caudal y de presión (presión diferencial)
USO
- Regulación de la presión diferencial y del caudal
MEDIO
Agua y otros líquidos
EJECUCIÓN
DIN
TEMPERTURA DEL MEDIO
2
hasta 150 °C /
35.6
hasta
302 °F
PASO NOMINAL
DN 15
hasta
DN 250
PRESIÓN NOMINAL
PN 16
hasta
PN 40
FUNKTION
- Regulador de presión diferencial
- Regulador de caudal
APLICACIÓN
- La válvula cierra al aumentar la presión diferencial
- La válvula cierra al aumentar el caudal
MONTAJE
- Impulsión
CAUDAL PUNTO DE CONSIGNA
0.05 hasta 350 m³/h / 0.22 hasta 1541 US gal/min
PRESIÓN EFECTIVA CAUDAL
0.2 bar / 2.9 psi
PRESIÓN DIFERENCIAL PUNTO DE CONSIGNA
0.1 hasta 10 bar / 1.45 hasta 145.04 psi
Características
- Regulador de caudal y de presión (presión diferencial)
- Compuesto por una válvula con restricción ajustable y un accionamiento
Válvula 2423
- Válvula de un asiento con compensación de presión
Accesorios
- - - -
Opciones
- - - -
Válvula 2423
- Partes internas de la válvula de FKM
Accionamiento 2429
- Accionamiento con membrana de FKM
